   就目前的光伏發電系統，一般需要安裝防孤島保護裝置和電能質量在線監測裝置。而對于一些自發自用余電不并網的項目，則需要安裝逆功率保護裝置，也稱為防逆流保護裝置

   低壓并網系統發電一般為內耗型，發電功率在低壓系統中由負荷消耗了。對于具有此裝置的發電系統，理想狀態下，并網點的電網電壓和電流不會隨內部負載的增減而變化，因為負載變化時發電功率也隨之調節，系統內部是平衡的，不會對外部有影響。對于實際情況，因控制器調節是有時間的，當負載變化時短時間內并網點會有功率變化，但這個變化會很小，因為負載變化時，發電功率也會變化，因發電功率是隨負載的變化而變化的發電功率。

   針對低壓配電網側的光伏并網發電系統，一般認為光伏發電功率不大于并網側上級配電變壓器容量的20%是合適的。目前，電網公司通常要求光伏并網系統為不可逆流發電系統，即光伏并網系統所發的電由本地負荷消耗，多余的電不允許通過低壓配電變壓器向上級電網逆向送電。系統配置防逆流控制器，通過實時監測配電變壓器低壓出口側的電壓，電流信號來調節系統的發電功率，從而達到光伏并網系統的防逆流功能。

   綜上為逆功率保護的簡單介紹。

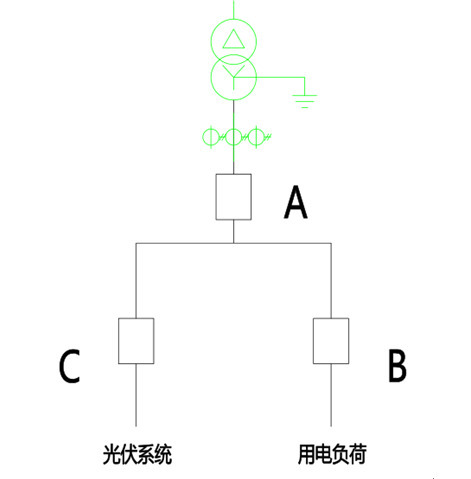

   一般情況下，逆功率保護裝置一般安裝在A處，監測A處的功率方向。當出現逆功率時，跳C處開關。
