一、系統概述

　　變電站自動化系統一般適用于220kV及以下各種電壓等級的升壓或降壓變電站，提供了測量、控制、監視、保護、錄波、通信、報表、小電流接地選線、電壓無功自動補償、五防、故障分析及其他自動化功能。本系統具有很好的開放性，可以通過各種現場總線接入其他智能設備，如智能電度表、直流電源系統等;并可以采用多種國際標準、行業標準的規約與多級調度自動化系統或集控站進行通信，實現遠方測量、監視和控制。本系統用于集控站時，向下完成對多個變電站進行監控，向上實現與上級調度系統通信。

二、系統構成

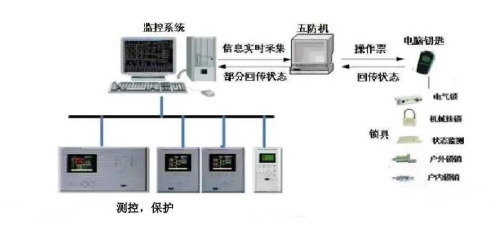

      變電站綜合自動化系統由站控層、通信層和間隔層組成。站控層可以包括操作員工作站、工程師工作站、五防工作站、Web工作站、GPS衛星對時系統，站控層設備采用100M工業以太網連接(可選擇單網或雙網)，根據廠站規模和用戶需求可以增加工作站(即將功能細分)或減少部分工作站(即將部分工作站合并使用)，典型的結構形式為雙機熱備用,即兩套主機/操作員工作站、一套五防主機工作站及GPS衛星對時系統(可選)。各工作站應用軟件接口、網絡通訊接口、和用戶操作接口均符合開放系統的接口標準。

　　通信層設備主要由通信介質(光纖、網線、雙絞線等)、以太網交換機、通信管理機等設備組成，根據不同的廠站規模和用戶需求，可自由選擇RS485工業總線、星型以太網、雙以太網、光纖環網等不同的組網模式，系統開放性好，組網靈活。

　　間隔層設備以一次設備為對象，采用單元式配置，根據廠站規模和用戶需求，可選擇采用保護測控一體化設備，或者選擇采用保護和測控相互獨立的設備。保護和測控設備獨立組成間隔層通信網絡，直接采用以太網接入主控層或通過通信工作站接入主控層以太網。間隔層設備既可采取集中組屏柜安裝方式，也可以分散安裝到各開關柜上。各單元獨立性強，系統組態靈活，具有高可靠性、高擴展性。裝置維護簡單方便。

三、系統優勢　

　1、完整的變電站自動化系統解決方案，以高性能的子系統構造優異的變電站自動化系統

　2、系統擴展方便、功能靈活，滿足變電站設備的增加及系統功能增加的需求

　3、面向變電站的整體設計，將保護、測量、控制、通訊融為一體，全方位思維，大大減少了用戶現場的調試量

　4、采用先進的現場總線通信方式，標準的IEC60870-5-103通訊規約，大大提高了通訊速率及系統的可靠性

　5、間隔層可集中組屏也可按站內一次設備分布式布置， 直接安裝于開關柜上，既相對獨立，又節省投資

　6、間隔層采用32位DSP技術，使產品的穩定性和運算速度得到保證

　7、繼電保護功能獨立，完全不依賴于通訊網，僅通過通信層交換信息

　8、友好的人機界面，全漢化菜單操作，使用戶操作更簡單

　四、軟件特點

　1、軟件系統支持Windows/Unix/Linux等多種操作系統，具備良好的移植性

　2、數據庫采用通用數據庫設計，便于擴充和維護

　3、強大的系統編輯功能，組態化設計，提供豐富的系統圖元和自定義圖元

　4、完善的報警管理功能，支持語音報警、自動推畫面、短信報警等多種報警方式

　5、強大的報表系統，統計報表支持導出Excel格式文件

　6、系統以故障錄波文件的方式記錄故障前后的電壓、電流波形和開關量狀態，通過軟件可直觀顯示故障發生的過程

　7、變電站優化運行控制，如電壓無功控制、過負荷控制、經濟運行控制、聯鎖控制等，為變電站運行的智能化管理提供技術保障
