   在 電力系統中，為了保證主變的安全運行。變壓器保護是必不可少 的。其中變壓器差動保護是非常常見的保護功能。以下簡單介紹一下變壓器差動保護。

1、什么是變壓器差動保護

   差動保護是防止變壓器內部發生故障的主保護。當變壓器內出現相間短路或者匝間短路的情況時，流入變壓器的電流與流出變壓器的電流發生變化，當差流值處于動作區域時，差動保護動作。

2、什么樣的變壓器安裝差動保護

   根據容量定。10MVA及以上容量單獨運行的變壓器，6.3MVA及以上容量的并聯運行變壓器或工業企業中的重要變壓器，應裝設縱差動保護。除此以外，特殊場所使用 的變壓器也應該根據實際情況加裝差動保護功能。

3、變壓器差動保護的原理

   我們可以把變壓器看做一個節點。從理論上講，正常運行及外部故障時，流入變壓器和流出變壓器的電流值一樣，差動回路電流為零。實際上由于兩側電流互感器的特性不可能完全一致等原因，在正常運行和外部短路時，差動回路中仍有不平衡電流Iumb流過，此時流過繼電器的電流IK為 Ik=I1-I2=Iumb 要求不平衡電流應盡量的小，以確保繼電器不會誤動。 當變壓器內部發生相間短路故障時，在差動回路中由于I2改變了方向或等于零(無電源側)，這時流過繼電器的電流為I1與I2之和，即 Ik=I1+I2=Iumb 能使繼電器可靠動作。

4、變壓器差動保護范圍

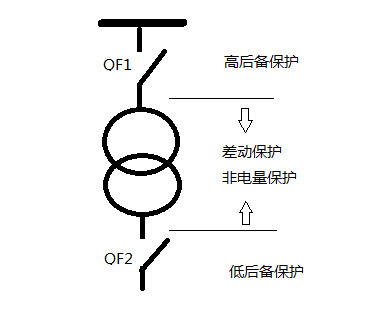

  變壓器差動保護的范圍是構成變壓器差動保護的電流互感器之間的電氣設備、以及連接這些設備的導線。

5、變壓器差動保護誤動作

1）接線錯誤。差動保護接線比較復雜,如,采用Y,d11連接方式的變壓器,其兩側電流的相位不一致,△側電流比Y側電流超前30°。如果變壓器兩側的電流互感器采用相同的接線方式,則其二次電流的相位不同,即使保證其值相等,由于有30°的相位差,將會有不平衡電流流入差動繼電器。

2）電流互感器型號選用的影響。感器型號選用的影響電流互感器未選用專用的D級電流互感器,或者變壓器兩側的電流互感器不同型號時未按照10%的誤差曲線合理選擇電流互感器等,都有可能影響差動繼電器的動作。

3）保護定值不當。一般情況下保護定值遵循以下幾點：躲過勵磁涌流、躲過外部最大不平衡電流、電流互感器斷線閉鎖差動保護、諧波閉鎖差動保護等

4）變壓器檔位出現變化或者變壓器本身出廠就存在問題等等。
