具備A類檢驗報告中國電科院中國智研院檢驗報告電能質量在線監測裝置廠家

更新時間：2023.10.07 作者：管理員瀏覽次數：51

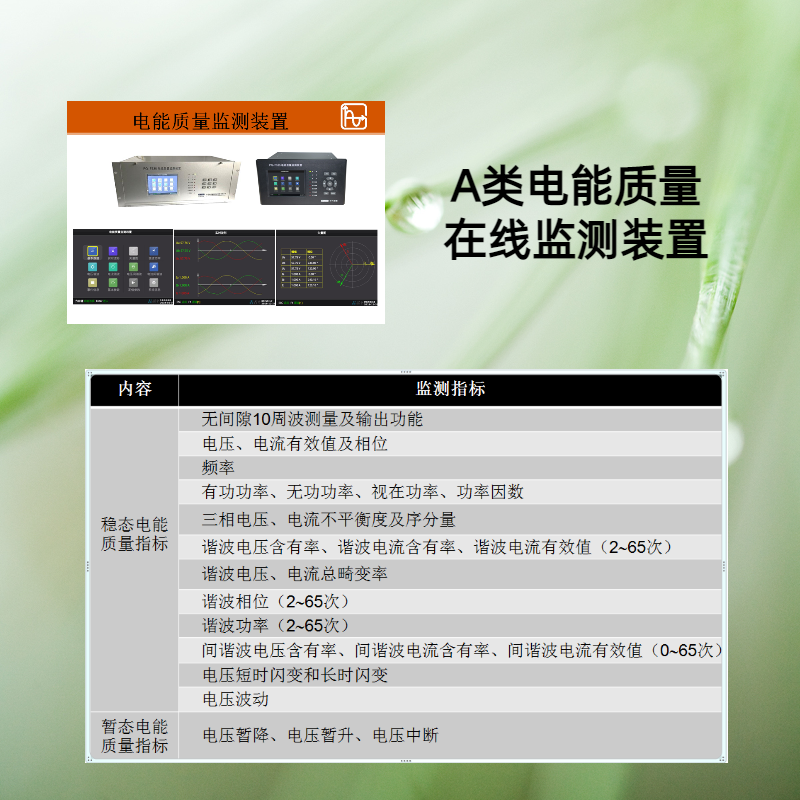

A類電能質量在線監測裝置主要用于監測和記錄電能質量數據，這些數據包括電壓波動、頻率偏差、諧波、閃變、不平衡度等。

電能質量監控裝置由以下插件構成：
1. 電源插件：提供整個裝置的電源，確保其正常運行。
2. I/O插件：包括2路開入和支持12路繼電器輸出，以滿足現場狀態監測、控制輸出的要求。
3. 主板插件：包含微處理器CPU、RAM、ROM、Flash Memory、網絡通訊電路等，同時包括GPS對時、IRIG-B碼對時接口。
4. 交流插件：交流變換部分包括電流變換器TA和電壓變換器TV，用于將系統TA、TV的二次側電流、電壓信號轉換為弱電信號，提供給裝置的模擬采樣模塊，并起強弱電隔離作用。每個插件具有4個監測通道，每個監測通道包含A、B、C三相。

除了上述主要插件外，A類電能質量在線監測裝置還具有其他功能，例如全面的穩態與暫態電能質量監測與分析、高精度測量、長時間事件錄波、內部統計、大容量存儲、GPS對時、COMTRADE波形記錄格式、PQDIF文件存儲格式、IEC61850通訊規約等。
這些功能使得A類電能質量在線監測裝置能夠?qū)崟r(shí)監測和記錄電能質量數據，并提供相應的分析和存儲功能，以便用戶更好地了解和管理電能質量。
