  在分布式光伏項目中，通常會使用防孤島保護裝置和反孤島保護裝置。目前這兩款裝置使用非常廣泛。防孤島保護裝置屬于微機保護一類，在使用過程中，一般配合并網開關使用。而反孤島保護裝置屬于配電柜，通常尺寸為320*600*900。對于反孤島保護裝置，現場應該怎么安裝？

反孤島現場安裝

   一般情況下根據圖紙資料，反孤島保護裝置安裝在變壓器旁邊，與并網JP柜距離盡量不要太遠。一般選擇落地安裝、壁掛安裝或者托裝。根據現場情況而定。安裝完后需要接一次電纜和控制閉鎖信號線。參照廠家說明書或者圖紙。

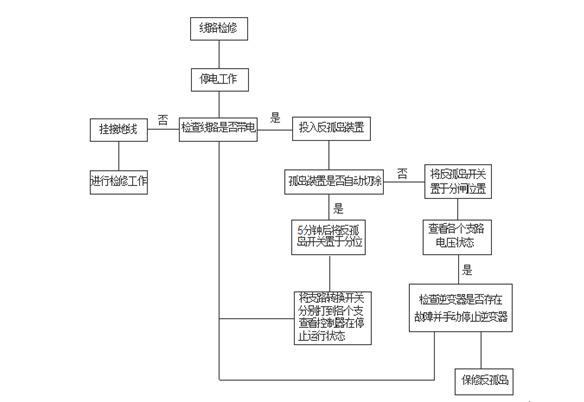

反孤島裝置使用流程

1、打開柜門，檢查線路是否接好。

2、將轉換開關分別置于第一支路，第二支路，第三支路，查看控制模塊顯示狀態，查看各個支路電壓。

3、將 轉換開關打到有電壓的支路，并手動投入反孤島開關。反孤島投切次數可設定，間隔在5分鐘以上，保證間隔時間。跳閘時 間設置為1S.

4、使用結束后，將轉換開關打到0狀態
