主變保護主要由變壓器差動保護、變壓器高后備保護、變壓器低后備保護和變壓器非電量保護組成。其中變壓器差動保護和非電量保護是變壓器的主保護。主保護是保護變壓器內部。當出現匝間短路或者相間短路引起的故障時，主保護及時準確動作跳閘。以下介紹一下非電量保護。

變壓器非電量保護常見的有重瓦斯保護、輕瓦斯保護、高溫保護、超溫保護等。

1、瓦斯保護

油浸變壓器內部發生嚴重漏油或小匝數匝間短路以及繞組斷線故障差動保護等反應電量的保護因靈敏度不夠而不能動作,而瓦斯保護卻能動作,因此瓦斯保護是變壓器內部故障的重要的保護裝置。

瓦斯保護分為輕、重瓦斯保護,裝于油箱與油枕之間的導管上。輕瓦斯保護動作值用氣體容積表示。整定范圍為(250~300)cm3。重瓦斯保護動作值用油流速度表示。整定范圍為(0.6~1.5)m/s。瓦斯保護與差動保護特點互補,共同構成變壓器主保護

2、主變過溫保護

變壓器運行中,損耗(如銅損、鐵損、介損等)使變壓器溫度升高，繞組溫度過高會加速絕緣的老化,縮短變壓器壽命。變壓器過溫保護在冷卻系統發生故障或其它原因(如過負荷)引起變壓器溫度超過限值時,發出告警信號(以便采取措施);或者延時作用于跳閘。溫度保護定值與絕緣材料級別有關,一般可整定為75℃。

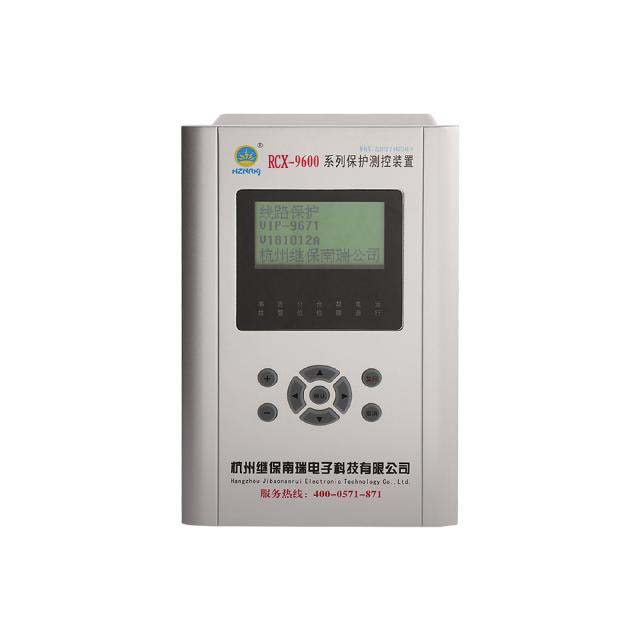

以上為主變非電量的簡單介紹。目前非電量保護裝置大多單獨安裝，但隨著技術水平 的不斷提高，為了更好的滿足用戶的實際需求，多數情況下將差動保護好非電量保護集成在一臺微機 保護中。既節省了安裝空間，同時又節約了成本。
